PON Power Meter VS3213, 1310/1490/1550, FC/SC/ST, Цветен дисплей

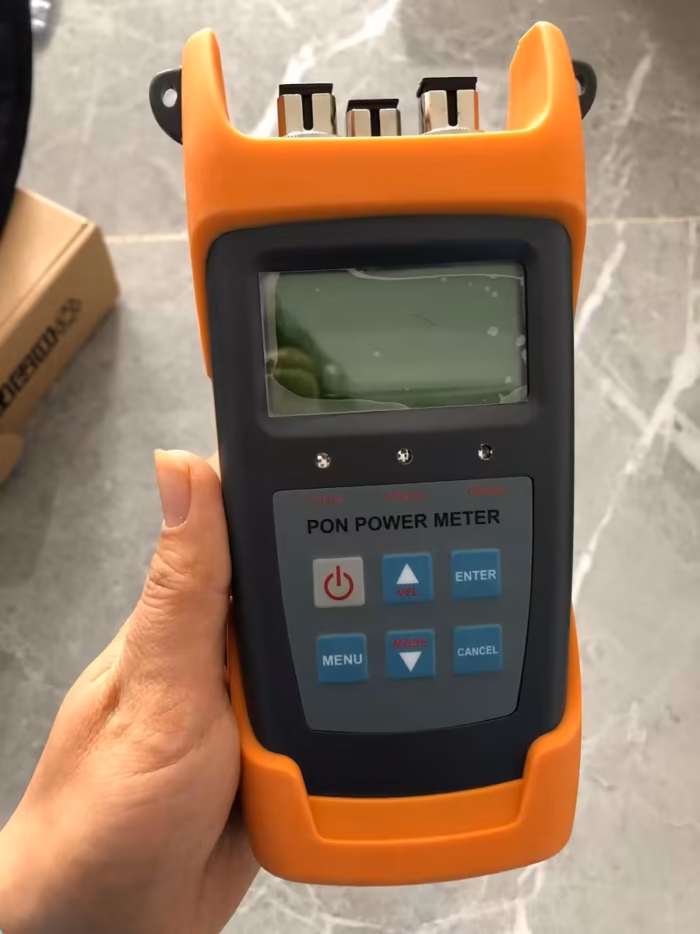

PON Power Meter VS3213 е измервателен уред за проверка на оптична мощност в PON, GPON, EPON и FTTH мрежи. Той е подходящ за монтажници, интернет доставчици и сервизни екипи, които трябва да проверяват активни оптични линии на място.

Уредът измерва едновременно 1310 nm, 1490 nm и 1550 nm, което е важно при реална PON среда с upstream и downstream сигнали. Това спестява време при диагностика, защото техникът вижда основните дължини на вълната без постоянно превключване. PON Power Meter T-Po3213 е практичен избор при изграждане, приемане и поддръжка на абонатни оптични трасета.

Моделът PON Power Meter VS3213 е насочен към FTTx приложения и може да се използва при BPON, EPON и GPON проекти. Поддържа burst измерване на 1310 nm upstream сигнал, което е важно при проверка на ONU/ONT към OLT. Диапазонът на измерване според публикуваните данни е от -40 dBm до +10 dBm за основните PON дължини на вълната.

Уредът може да показва стойности в dBm и да помага за оценка дали нивото на сигнала е в допустими граници. Това е полезно при проблеми със загуби, слаба връзка, неправилно включване или лоши конектори.

PON Power Meter VS3213 е подходящ за работа в ODF панели, оптични кутии, абонатни точки, операторски шкафове и FTTH инсталации. USB връзката към компютър позволява прехвърляне на данни, настройка на прагове и преглед на записани измервания според версията на уреда. Паметта за резултати е полезна при документиране на проверки и сравнение между различни линии.

При PON диагностика е важно да се измерва без излишно разкачване и да се следят едновременно downstream и upstream стойностите. Затова този тип уред е по-подходящ за PON мрежи от стандартен оптичен power meter с една дължина на вълната.

Технически характеристики на PON Power Meter VS3213:

• Тип: PON оптичен измервател на мощност;
• Измервани дължини на вълната: 1310 nm, 1490 nm и 1550 nm;
• 1310 nm upstream: burst mode измерване;
• Pass зона при 1310 nm: 1260-1360 nm;
• Измервателен диапазон при 1310 nm: -35 dBm до +10 dBm;
• Максимална входна мощност при 1310 nm: +15 dBm;
• Изолация при 1310 nm: >40 dB спрямо 1490/1550 nm;
• Грешка при burst mode: <±0.5 dB;
• Pass зона при 1490 nm: 1470-1505 nm;
• Измервателен диапазон при 1490 nm: -40 dBm до +12 dBm;
• Максимална входна мощност при 1490 nm: +15 dBm;
• Изолация при 1490 nm: >40 dB спрямо 1310/1550 nm;
• Pass зона при 1550 nm: 1535-1570 nm;
• Измервателен диапазон при 1550 nm: -40 dBm до +25 dBm;
• Максимална входна мощност при 1550 nm: +25 dBm;
• Изолация при 1550 nm: >40 dB спрямо 1310/1490 nm;
• Точност на измерване: ±0.5 dB;
• Линейност: ±0.1 dB;
• Вмъкнато затихване: <1.5 dB;
• Детектор: InGaAs;
• Тип влакно: SM 9/125 µm;
• Оптични конектори: FC, SC, ST сменяеми адаптери и 2.5 mm универсален адаптер;
• Резолюция: 0.01 dB;
• Памет: до 1000 резултата;
• USB интерфейс: поддържа връзка с компютър за трансфер на данни, задаване на прагове и калибрация;
• Прагове: поддръжка на до 10 комплекта прагови стойности Pass, Warning и Fail;
• Индикация: LCD дисплей и LED статус индикация за Pass, Warning и Fail;
• Захранване: 3 x 1.5 V батерии;
• Работно напрежение: DC 3.3 V до 5.5 V;
• Време на работа: до 90 часа;

PON Power Meter VS3213 е подходящ за техници, които трябва да проверяват реални GPON/EPON линии, да виждат нивата на 1310, 1490 и 1550 nm и да документират резултатите при монтаж или сервиз. В MallVarna.EU можеш да го сравниш с Tribrer PON Power Meter AOF500 и да го допълниш с Visual Fault Locator 80mW, когато освен ниво на PON сигнал трябва да се търсят прекъсвания, прегъвания и проблемни конектори по трасето.
