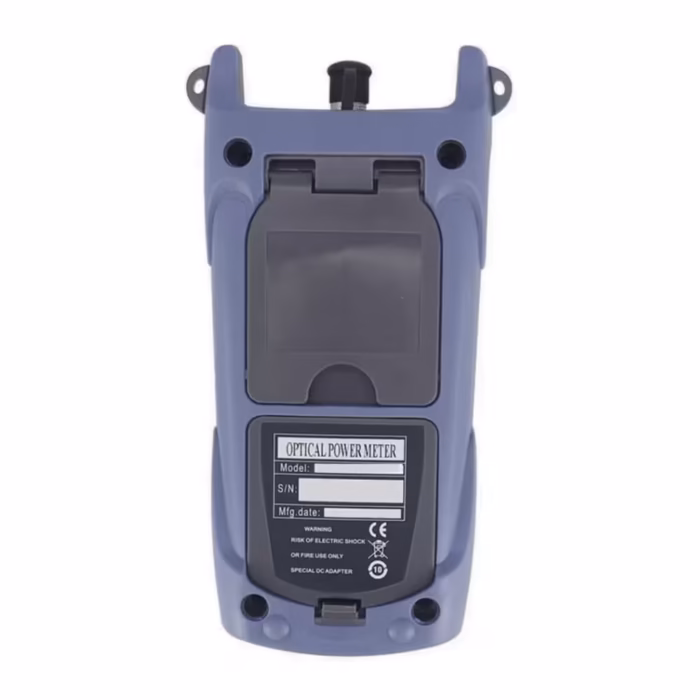

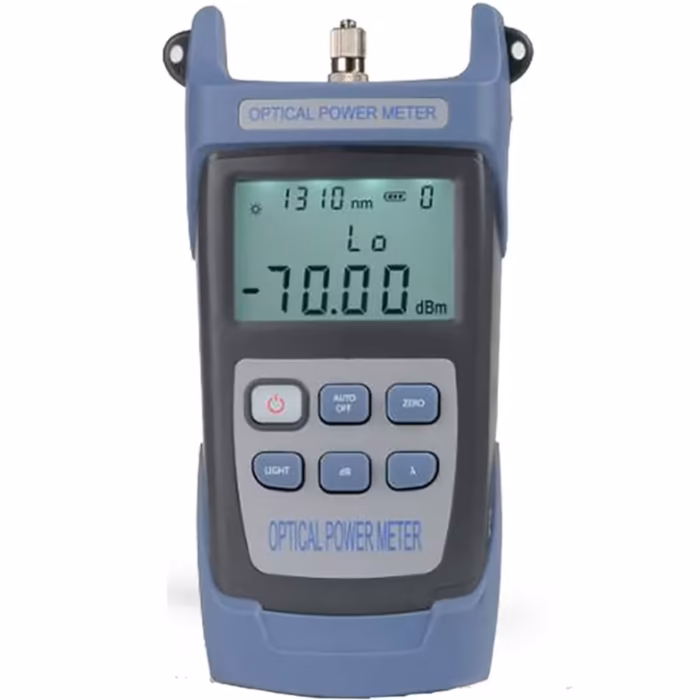

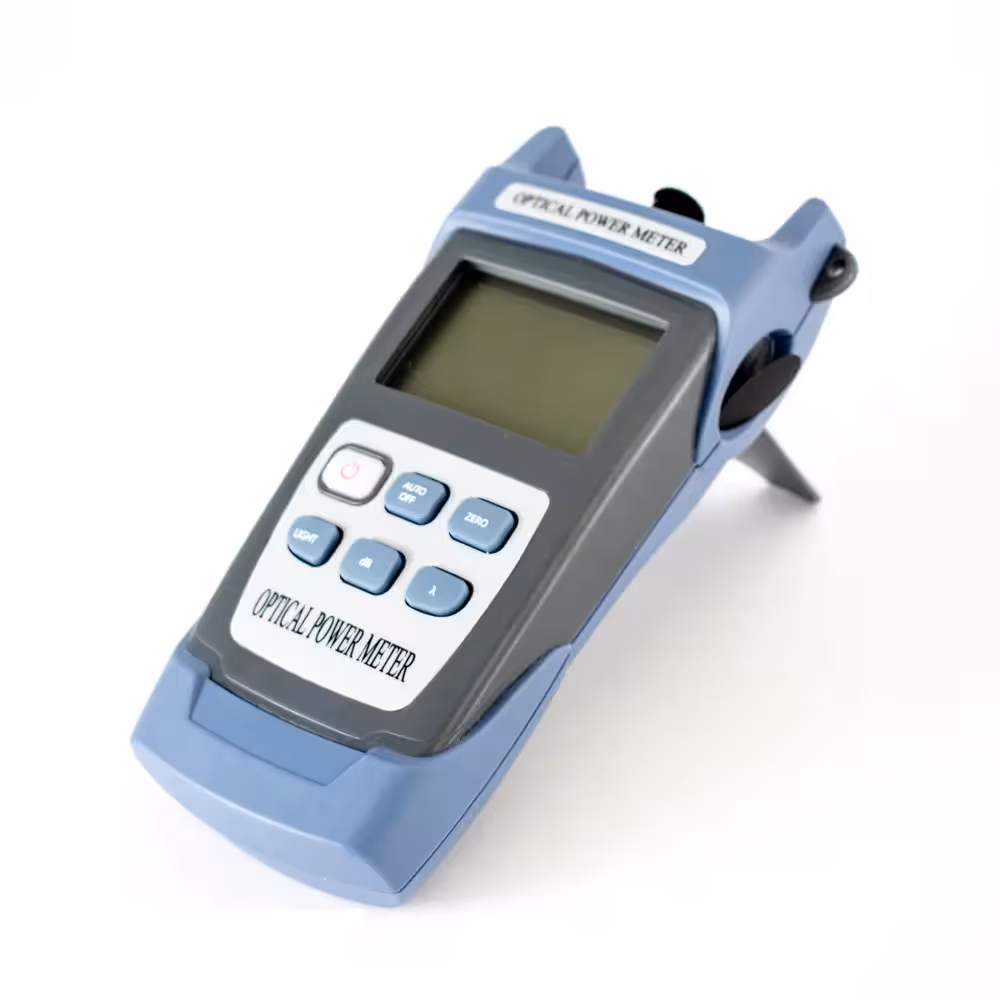

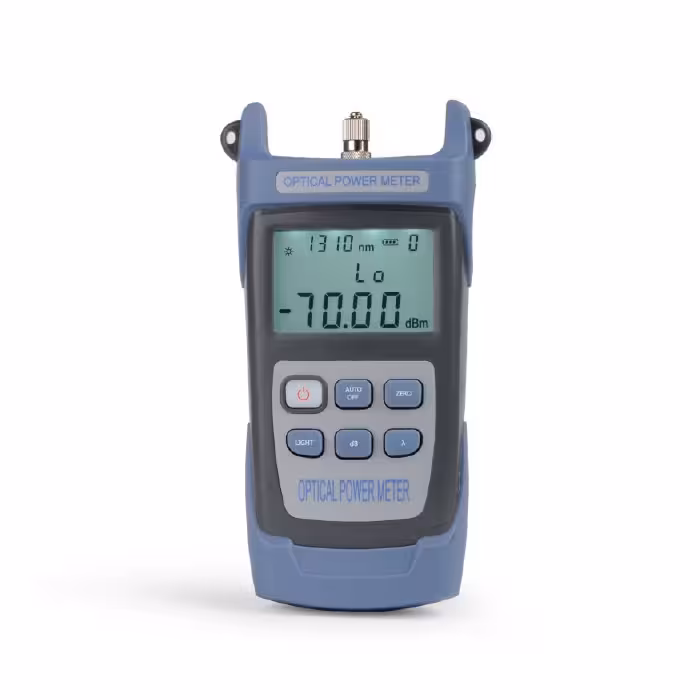

Измервател на оптична мощност ATP-100A, -70+10dBm

Optical Power Meter ATP-100A е оптичен измервател за случаи, в които трябва да се види слаб сигнал, а не просто да се отчете дали има светлина по влакното. Този вариант работи в диапазон -70 до +10 dBm, което го прави различен от ATP-100B версията с по-висок горен обхват.

Затова ATP-100A е по-подходящ за чувствителни проверки при слаби нива, дълги трасета, загуби след сплайс или съмнение за проблем в абонатна оптична линия.Уредът дава стойност в dBm и позволява по-точно решение дали трасето е годно за работа. Това е полезно при FTTH сервиз, където малка разлика в нивото може да покаже замърсен конектор, лош адаптер или прекалено голямо затихване.

При Optical Power Meter ATP-100A важна е правилната дължина на вълната. Уредът поддържа 850, 980, 1300, 1310, 1490, 1550, 1625 и 1650 nm, което покрива основните оптични среди за монтаж и поддръжка. InGaAs детекторът е подходящ за телекомуникационни измервания и дава стабилна основа за проверка на singlemode трасета.

Reference функцията помага, когато се сравнява входно и изходно ниво на една линия. Tone detection при 270 Hz, 1 kHz и 2 kHz е удобна, когато измерването се комбинира с подходящ оптичен източник.

Optical Power Meter ATP-100A не е уред за всички задачи, а точен базов OPM за измерване на оптична мощност. Няма нужда да се представя като мултитестер с RJ45 или VFL, защото силата му е в чистото отчитане на нивото. При работа на терен първо се избира wavelength, после се почиства конекторът и чак тогава се прави измерване.

Така се избягват фалшиво ниски стойности от прах, лоша ферула или недобре поставен адаптер. В комбинация със стабилен източник на светлина ATP-100A може да покаже реалната загуба по кабел, сплайс, пач връзка или разпределителна точка.

Технически характеристики на Optical Power Meter ATP-100A:

• Тип продукт: оптичен power meter за измерване на оптична мощност;
• Модел: ATP-100A;
• Срещан като: ATP 100A;
• Измервателен диапазон: -70 до +10 dBm;
• Детектор: InGaAs оптичен детектор;
• Калибрирани дължини: 850, 980, 1300, 1310, 1490, 1550, 1625 и 1650 nm;
• Оптичен интерфейс: 2.5 mm UPP универсален сменяем интерфейс;
• Съвместими конектори: FC, SC и ST чрез подходящи адаптери;
• Стандартен адаптер: FC/PC адаптер в стандартната окомплектовка;
• Резолюция: 0.1%;
• Линейност: ±5%;
• Reference функция: задаване на референтна стойност за сравнение на загуби;
• Tone detection: 270 Hz, 1 kHz и 2 kHz при нива ≥ -40 dBm;
• Памет за wavelength: wavelength memory function;
• Подсветка: backlight switch за работа в шкафове и тъмни точки;
• Автоматично изключване: налична auto power-off функция;
• Захранване: 3 броя AA батерии стандартни сухи батерии;
• Работна температура: от -10°C до +60°C;
• Температура на съхранение: от -20°C до +70°C;
• Размери: 186 x 100 x 50 mm;
• Приложение: FTTH, FTTx, LAN оптика, ODF панели, пач връзки и сервизни измервания;
• Основно предимство: чувствителен диапазон до -70 dBm за проверка на ниски оптични нива;
• Добра практика: винаги се почиства конекторът преди измерване;
• Важно условие: избраната дължина на вълната трябва да съответства на реалния тест;

Optical Power Meter ATP-100A е правилен избор, когато трябва да се хване слаб оптичен сигнал и да се провери реалната загуба по трасе, без да се разчита само на визуална индикация. В MallVarna.EU можеш да го използваш за контролни измервания с AOF500 оптичен източник и при проверка на GCYFY 24F оптичен кабел за издухване, когато трябва да сравниш подадено и получено ниво по реално FTTH/FTTx трасе.
