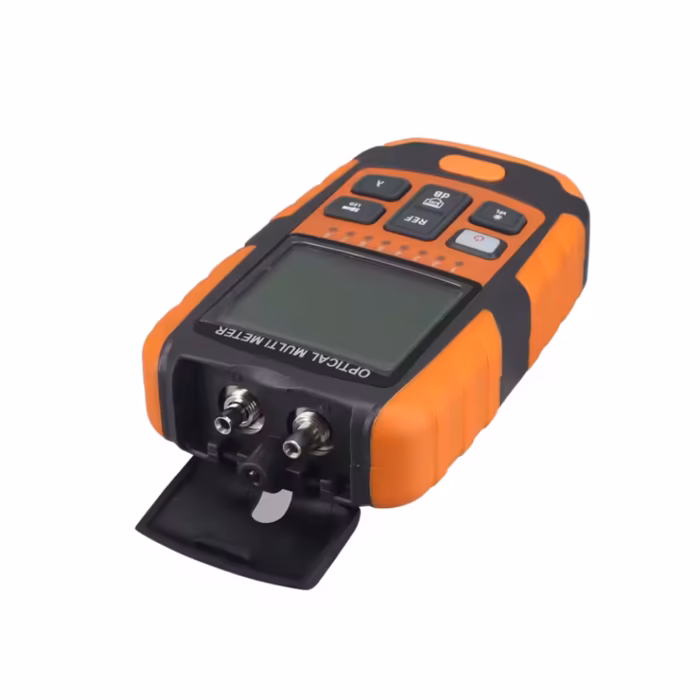

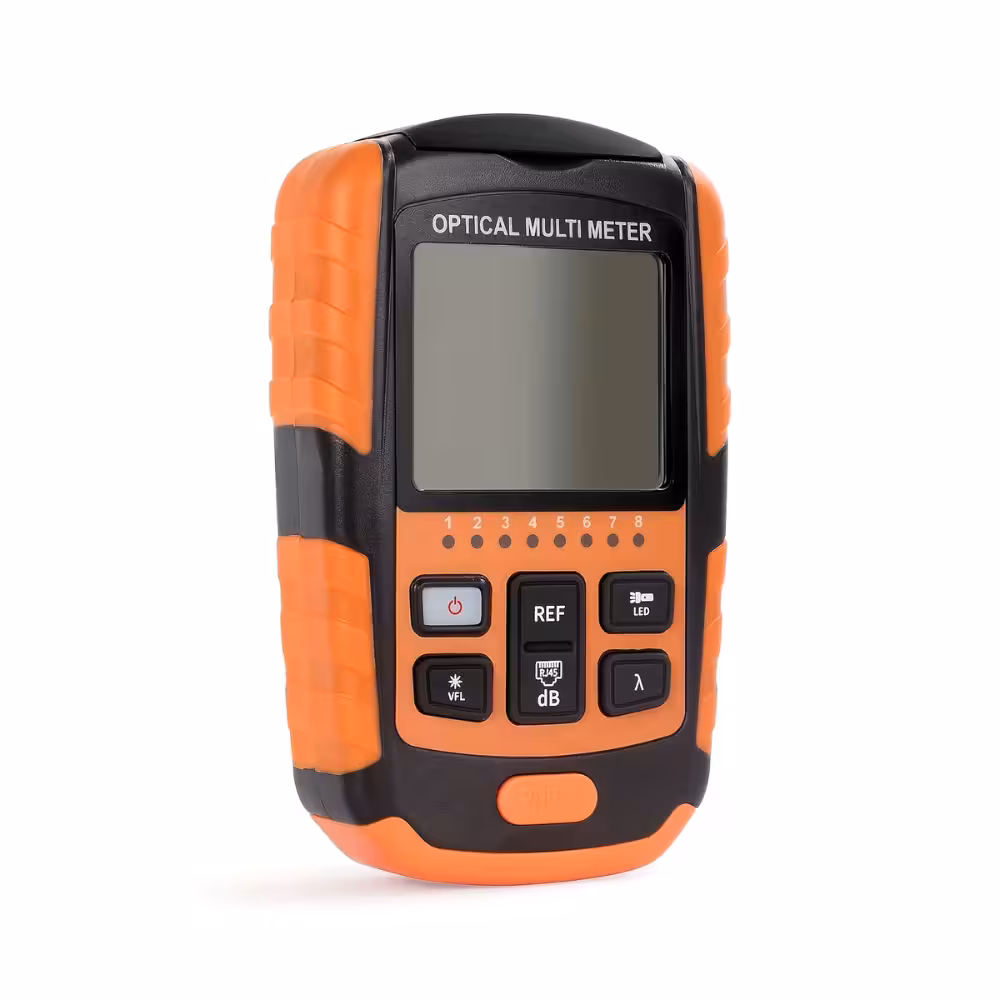

Optical Power Meter ATM-300, -50+26dBm, + 10mW VFL, +RJ45 Tester

Optical Power Meter ATM-300 е комбиниран измервателен уред за оптични мрежи. Той съчетава optical power meter, VFL функция и RJ45 проверка в едно компактно устройство. Моделът е подходящ за FTTH монтажници, интернет техници и сервизни екипи, които работят с оптични влакна и мрежови кабели на терен.

С него може да се измерва оптична мощност, да се проверява загуба по линия и да се търсят видими повреди чрез VFL. RJ45 функцията добавя практична стойност при проверка на кабелна последователност и проследяване на мрежови трасета според окомплектовката.

Optical Power Meter ATM-300 поддържа широк набор от стандартни дължини на вълната. А именно 850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625 и 1650 nm. Това позволява работа както с класически FTTH и GPON линии, така и с по-специфични оптични тестове при 1270 и 1577 nm.

Диапазонът на измерване може да бъде избран, като вариантът -50 до +26 dBm е подходящ за линии с по-високи нива на сигнала. Уредът разпознава модулирани честоти 270 Hz, 330 Hz, 1 kHz и 2 kHz, което е полезно при работа с източник на светлина. Паметта за дължина на вълната и потребителската калибрация улесняват повторяеми измервания в сервизна среда.

VFL функцията при Optical Power Meter ATM-300 е полезна за откриване на прекъсвания, прегъвания, лоши конектори и проблемни пигтейли. Тя работи на 650 nm и може да бъде в режим постоянна светлина или мигащ режим според версията на уреда. Универсалният FC/SC/ST интерфейс улеснява свързването към често използвани оптични конектори.

RJ45 cable sequence функцията помага при базова проверка на LAN кабели, а cable tracking може да бъде наличен според конкретната конфигурация. Компактният корпус, подсветката, автоматичното изключване и дългата работа на батерия го правят удобен за ежедневна работа в ODF, оптични кутии, шкафове и абонатни точки.

Технически характеристики на Optical Power Meter ATM-300:

• Тип продукт: комбиниран оптичен power meter с VFL и RJ45 функции;
• Модел: NK260;
• OPM функция: измерване на оптична мощност и загуба по линия;
• Wavelength range: 800–1700 nm;
• Стандартни дължини: 850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625 и 1650 nm;
• Измервателен диапазон: -50 до +26 dBm;
• Детектор: InGaAs;
• Оптичен интерфейс: универсален FC/SC/ST порт;
• Резолюция: 0.01 dBm при логаритмично показване;
• Разпознаваеми честоти: 270 Hz, 330 Hz, 1 kHz и 2 kHz;
• VFL функция: опционален визуален локатор за повреди;
• VFL дължина на вълната: 650 nm ±30 nm;
• VFL мощности: 10mW;
• VFL режими: CW, 1 Hz и 2 Hz;
• RJ45 функция: cable sequence стандартно според NK260 серията;
• Тест дистанция за RJ45: до 300 m според спецификацията;
• Памет за дължина на вълната: поддържа wavelength memory функция;
• Калибрация: поддържа потребителска калибрация;
• Дисплей: LCD дисплей с подсветка;
• Автоматично изключване: след около 10 минути;
• Захранване: 2 x AAA батерии или опционална литиева батерия 3.7 V / 700 mAh;
• USB порт: Type-C порт при литиева версия за зареждане;
• Време на работа: над 120 часа в OPM режим според datasheet;
• Работна температура: от -10°C до +50°C;
• Размери: 110 x 68 x 27 mm;
• Тегло: около 130 g;
• Приложение: FTTH, оптични кабели, ODF панели, LAN трасета и сервиз на комуникационни мрежи;

Optical Power Meter ATM-300 е подходящ за техници, които искат в един компактен уред да имат оптично измерване, VFL проверка и базова RJ45 диагностика при работа на обект. В MallVarna.EU можеш да го използваш заедно със стрипери за оптични кабели и RJ45 букси и конектори, когато трябва да подготвиш влакно, да измериш сигнал и да провериш мрежово трасе в една сервизна процедура.
