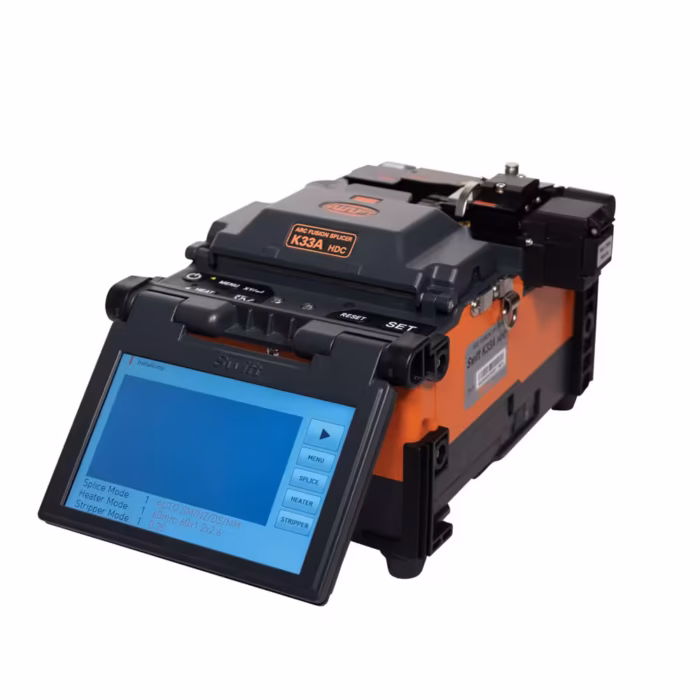

Splicer Swift K33A, Core Alignment, 6s заварка, 9s нагряване, 5″ тъч дисплей, 4700mAh батерия

Splicer Swift K33A Core Alignment събира основните операции по подготовка и заваряване на единично оптично влакно в една работна станция. Вместо техникът да подрежда отделни стрипер, дозатор за алкохол, cleaver и нагревател около сплайсера, K33A интегрира тези операции в корпуса. Това намалява преместването на влакното между различни инструменти и поддържа еднаква последователност при всяка снадка.

Моделът е ориентиран към FTTH, LAN, CATV, операторски трасета и други линии, при които точността на core alignment е по-важна от минималното тегло на оборудването.

Подравняването при Splicer Swift K33A Core Alignment се извършва чрез IPAAS Core Alignment с две CMOS камери, които наблюдават влакното по X и Y ос. При SM влакно типичната загуба при снадка е 0.02 dB, а Quick Mode извършва заваряването за около 6 секунди. Вграденият cleaver, термичният stripper и системата за защитни гилзи превръщат K33A в реален All-In-One сплайсер, а не само в заваръчен модул с добавен нагревател.

Особено полезна е възможността за работа с Fusion Splice-On Connector, когато конекторът трябва да бъде завършен чрез истинска fusion снадка вместо механично съединение.

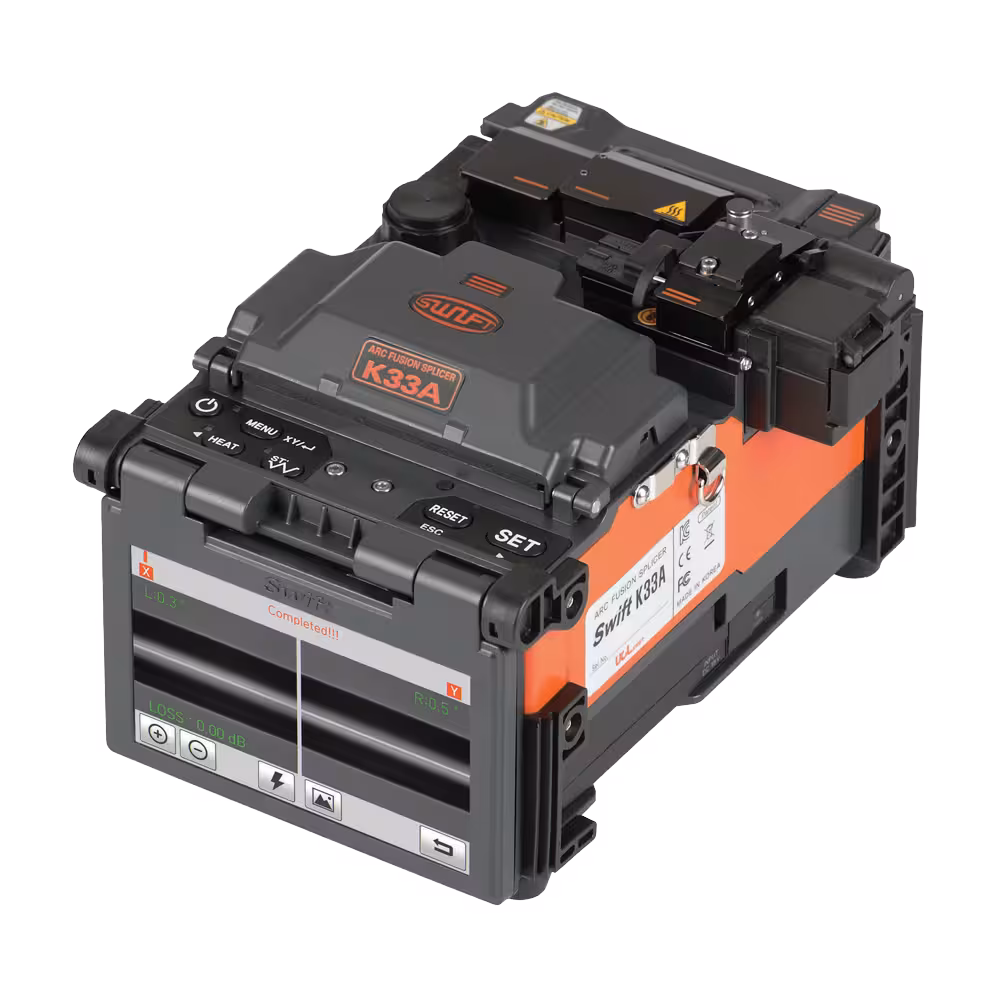

При ежедневна работа с Splicer Swift K33A Core Alignment най-голямото предимство идва от това, че подготовката на влакното остава върху една и съща платформа и рискът от замърсяване между отделните стъпки се намалява. Петинчовият цветен сензорен дисплей показва влакната с увеличение по X и Y, а вътрешната памет съхранява до 10 000 резултата и изображения от снадки.

Батерията K3360 с капацитет 4700 mAh позволява типично около 282 работни цикъла според актуалната спецификация на производителя.При дълги трасета и многократни снадки трябва да се следят състоянието на електродите, острието на cleaver-а и чистотата на V-каналите, защото именно тези елементи влияят пряко върху повторяемостта на резултата.

Технически характеристики на Splicer Swift K33A Core Alignment:

• Метод на подравняване: IPAAS Core Alignment;
• Интегрирани операции: термично оголване, почистване, цепене, заваряване и защита на снадката;
• Поддържани влакна: SM G.652, MM G.651, DS G.653, NZDS G.655, G.657 A1, A2/B2, B3 и G.654E;
• Диаметър на cladding: 80 до 150 μm;
• Диаметър на покритието: 100 μm до 3 mm;
• Cleave дължина при 250 μm: 5 до 16 mm;
• Cleave дължина при 900 μm: 8 до 16 mm;
• Типична загуба SM: 0.02 dB;
• Типична загуба MM: 0.01 dB;
• Типична загуба DS: 0.04 dB;
• Типична загуба NZDS: 0.04 dB;
• Типичен Return Loss: над 60 dB;
• Време за заваряване: типично 6 s в Quick Mode;
• Нагряване на IS-45 гилза: около 9 s в IS-45 режим;
• Нагряване на IS-60 гилза: около 13 s в IS-60 режим;
• Поддържани защитни гилзи: 40 mm и 60 mm за влакно, 28 mm и 32 mm за конектори;
• Термичен stripper: вграден;
• Температура на stripper: от 60°C до 150°C;
• Cleaver: интегриран CF-07FT с въртящо се острие;
• Живот на острието: до 77 000 cleave операции според стандартната актуална спецификация;
• Живот на електродите: до 18 000 заварки;
• Дисплей: 5.0″ цветен LCD с електростатичен сензорен екран;
• Камери: 2 CMOS камери;
• Увеличение: X/Y 200x, максимално 400x според актуалната продуктова спецификация;
• Батерия: K3360, Li-Polymer;
• FSOC поддръжка: SC, LC, FC и ST Fusion Splice-On Connector чрез съответните държачи;
• Работна надморска височина: до 5000m;
• Устойчивост на вятър: до 15 m/s;
• Защита при работа: конструкция с устойчивост на прах, вода и удар;
• Стандартен резервен електрод: EI-23, 1 чифт;

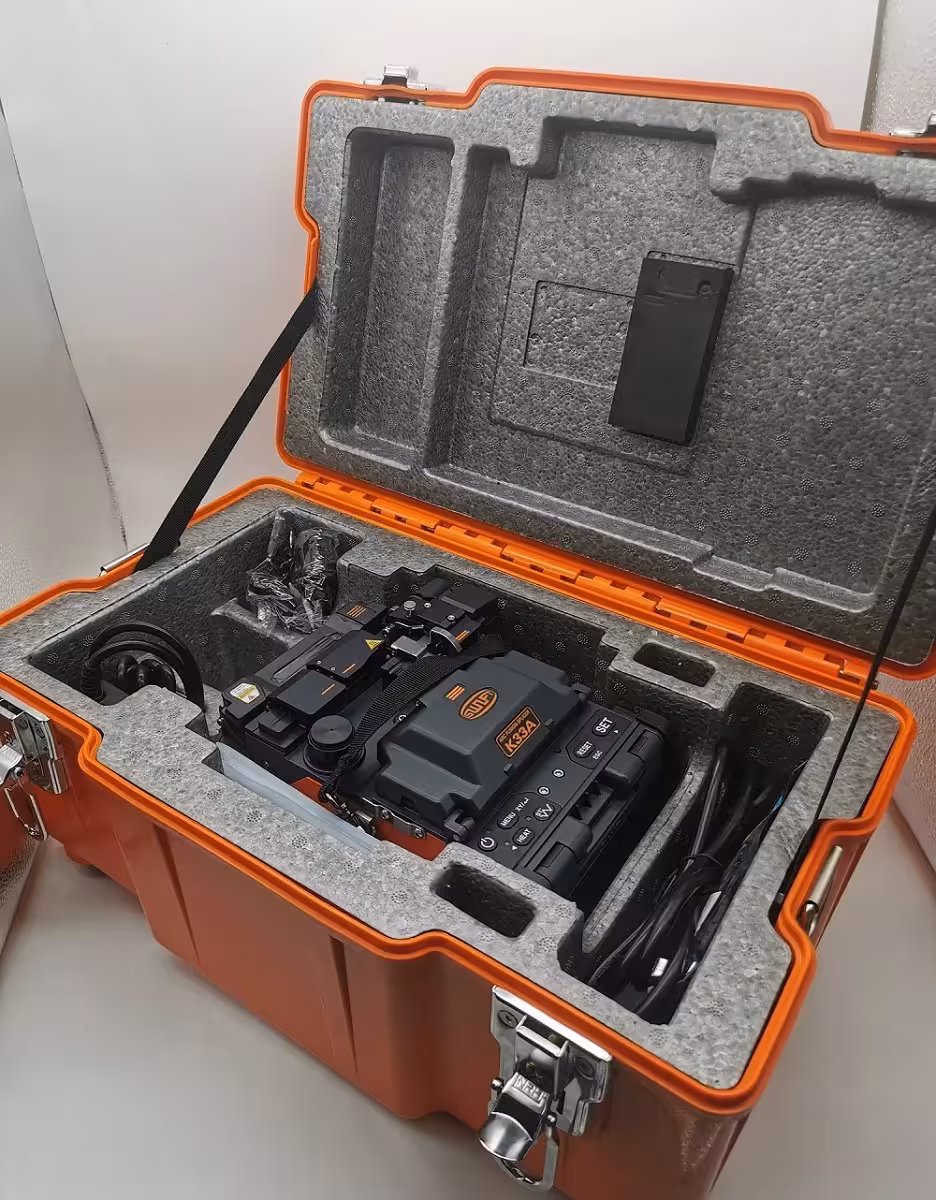

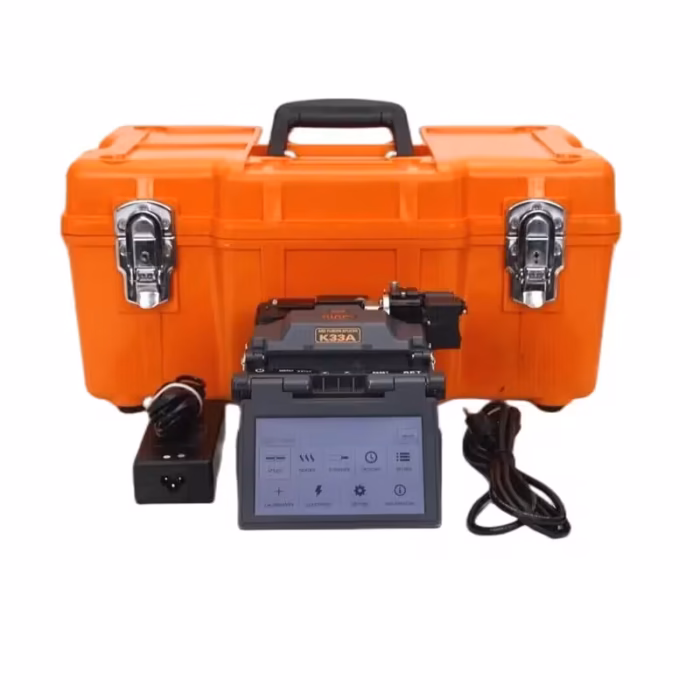

• Транспорт: твърд защитен куфар;

Splicer Swift K33A Core Alignment е създаден за екип, който иска core alignment точност и целия процес по подготовка на влакното да остане върху една работна платформа. За завършване и проверка на FTTH линии използвай предложенията на MallVarna.EU за SC/APC Duplex оптичен адаптер и SC/APC към SC/APC 5 m пач корд при изграждане на крайните оптични връзки.
