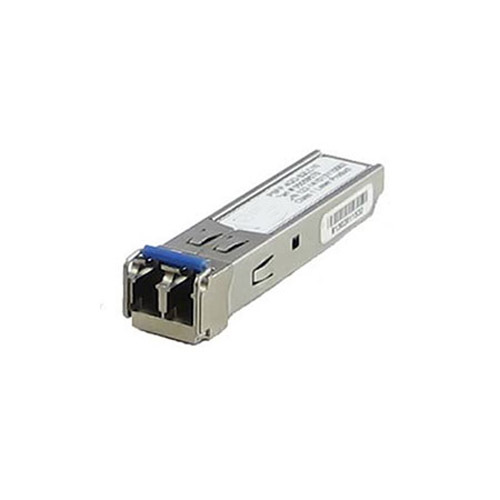

DAHUA PFT-3960, Оптичен модул, LC конектор, Single Mode, 1.25G

DAHUA PFT-3960 SFP модул е Gigabit оптичен трансивър за изграждане на едномодова връзка на разстояние до 20 km. Когато не са необходими две отделни влакна за предаване и приемане. Модулът използва BiDi технология и LC интерфейс, като изпраща данните на 1310 nm и приема на 1550 nm по едно и също single-mode влакно.

Скоростта на оптичната връзка е до 1.25 Gbps, което го прави подходящ за Gigabit SFP uplink между мрежови комутатори и други съвместими устройства. Тази конфигурация намалява броя на необходимите оптични влакна. И е особено практична при трасета между сгради, шкафове или отдалечени точки за видеонаблюдение.

За двупосочна комуникация DAHUA PFT-3960 SFP модул не се поставя срещу втори идентичен модул, а се комбинира с PFT3970, който работи с обратната двойка дължини на вълната. PFT3970 предава на 1550 nm и приема на 1310 nm, така че двата модула образуват съответстваща WDM двойка върху едно влакно.

Максималната дистанция е 20 km при правилно изградено single-mode трасе и достатъчен оптичен бюджет. Чувствителността на приемника на PFT3960 е до ≤-23 dBm, а официално посочената изходна оптична мощност е от -9 до -2 dBm.

DAHUA PFT-3960 SFP модул е с компактни размери 13.7 × 56.5 × 8.95 mm и работно напрежение 3.3 V, подавано от съвместимия SFP слот. Той няма самостоятелен RJ45 интерфейс, PoE функция или външно захранване, защото преобразува електрическия сигнал на хост устройството в оптичен и обратно. При избора на суич трябва да се провери конкретната SFP съвместимост, а не само физическото наличие на SFP гнездо.

За завършена връзка трябва да се използва подходящо single-mode влакно и PFT3970 в противоположния край на линията.

Технически характеристики на DAHUA PFT-3960 SFP модул:

• Производител: Dahua Technology;
• Официален модел: PFT3960;
• Търговско изписване: PFT-3960;
• Тип продукт: едномодов оптичен SFP модул;
• Форм-фактор: SFP, Small Form-factor Pluggable;
• Интерфейс за данни: Ethernet;
• Скорост на предаване: до 1.25 Gbps;
• Тип оптично влакно: Single Mode;
• Брой използвани влакна: 1 оптично влакно;
• Режим на предаване: двупосочна BiDi комуникация по едно влакно;
• Оптичен конектор: LC;
• Tx дължина на вълната: 1310 nm;
• Rx дължина на вълната: 1550 nm;
• Оптичен прозорец: 1310 / 1550 nm;
• WDM технология: да, различни Tx/Rx дължини на вълната върху едно влакно;
• Максимална дистанция: до 20 km;
• Чувствителност на приемника: ≤ -23 dBm;
• Изходна оптична мощност: от -9 dBm до -2 dBm;
• Работно напрежение: 3.3 V;
• Работна температура: от -40°C до +85°C;
• Ширина: 13.7 mm;
• Дължина: 56.5 mm;
• Височина: 8.95 mm;
• Общи размери: 13.7 × 56.5 × 8.95 mm;
• Допълващ SFP модул: PFT3970;
• Работна двойка: PFT3960 + PFT3970 за двата края на BiDi оптичната линия;
• Оптични параметри на PFT3970: Tx 1550 nm / Rx 1310 nm, Single Mode, LC, до 20 km;
• Лазерен клас: Class 1;
• PoE: не се прилага за SFP трансивъра;
• Меден мрежов интерфейс: няма RJ45 порт, връзката е чрез SFP слот и LC оптичен интерфейс;
• Съвместимост и приложение: за съвместими Dahua суичове със SFP интерфейс, включително PFS3110-8T; конкретният суич трябва да бъде проверен по официалната му SFP спецификация;

DAHUA PFT-3960 SFP модул е практично решение, когато Gigabit връзката трябва да премине по едно single-mode влакно на дистанция до 20 km. А в отсрещния край се използва съответстващият PFT3970. Мрежовите компоненти за такава конфигурация могат да бъдат подбрани от MallVarna.EU, а пример за реално съвместимо устройство е DAHUA PFS3110-8T индустриален суич, при който PFT3960 е SFP аксесоар.
