DAHUA PFT1300, PoE сплитер, работи с PFT1200

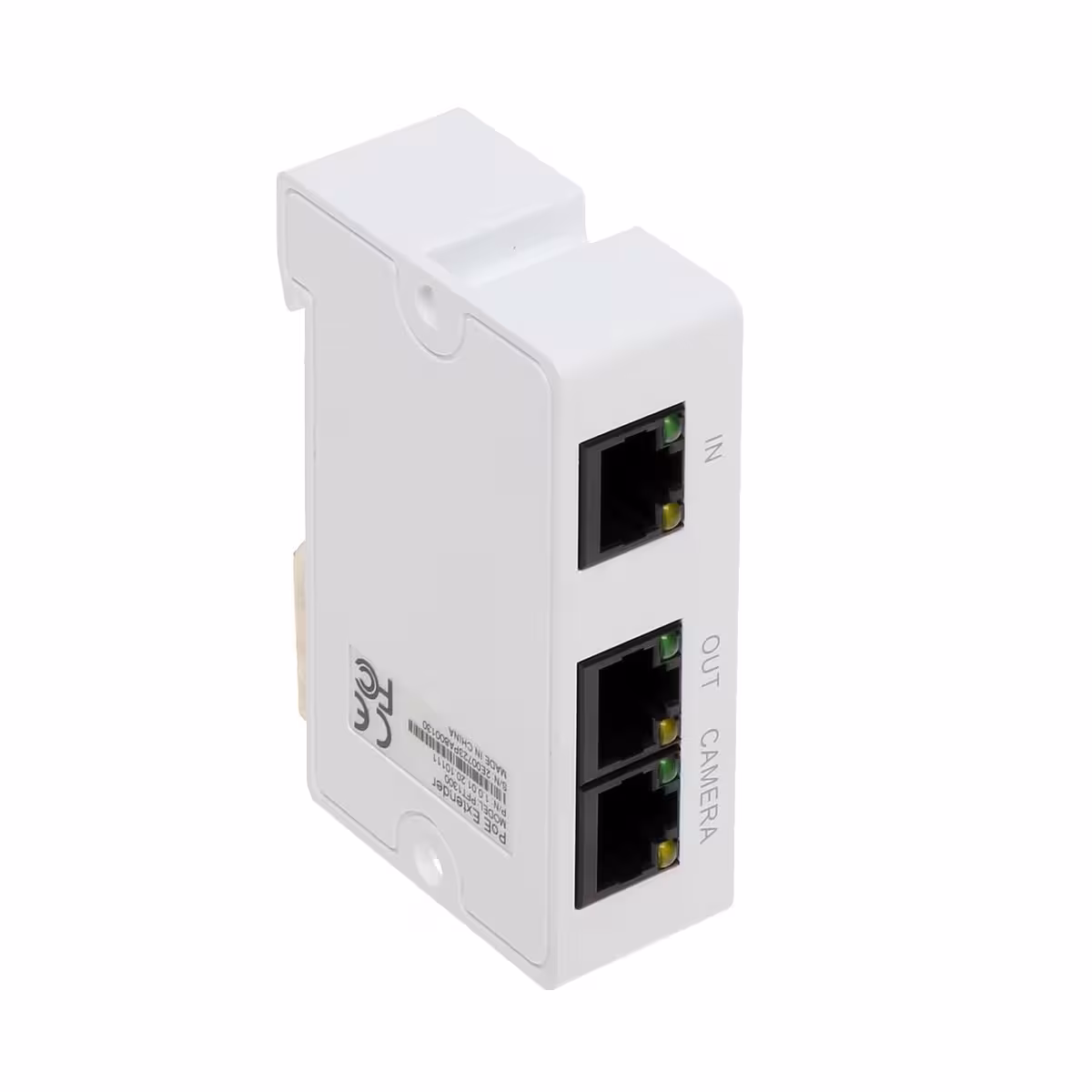

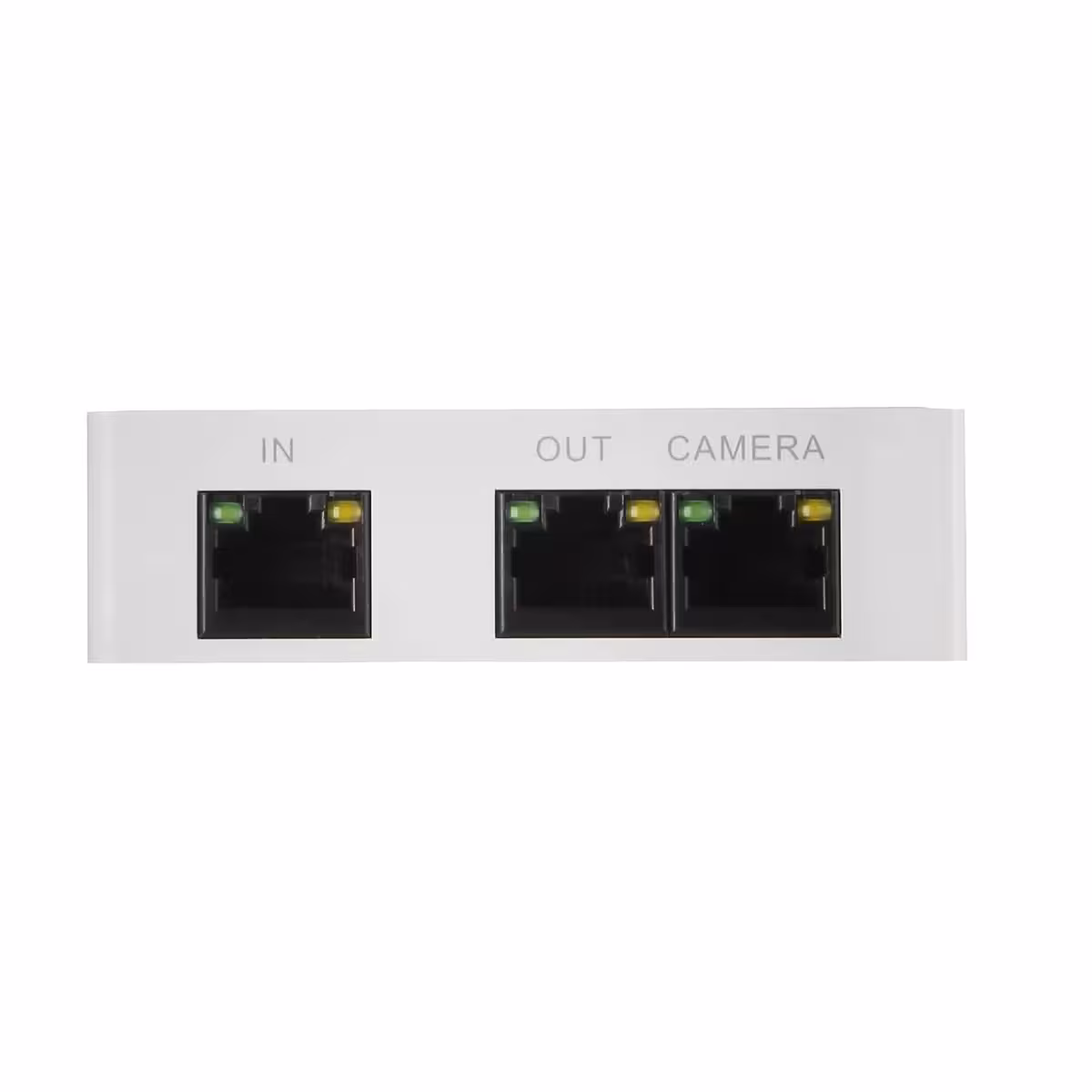

DAHUA PFT1300 PoE сплитер е означен така в търговската номенклатура, но конструкцията му реално изпълнява функцията на PoE extender за удължаване на Ethernet и захранващото трасе. Устройството има три Fast Ethernet RJ45 порта: един приема PoE, вторият захранва IP камера, а третият продължава линията към следващ PFT1300.

Данните и захранването се предават по една и съща кабелна инфраструктура. Това позволява изграждане на по-дълги трасета без локален захранващ адаптер при всяка междинна точка.

Най-интересната конфигурация на DAHUA PFT1300 PoE сплитер се получава при съвместна работа с High PoE midspan PFT1200. Dahua допуска две последователни нива PFT1300, при които към цялата схема могат да бъдат включени до три IP камери с обща консумация до 25 W.

Максималната дистанция достига 300 m, а всеки extender добавя до 100 m към стандартното Ethernet трасе. Изходът към камерата поддържа IEEE 802.3af/at, затова крайното устройство трябва да бъде съобразено с наличния PoE бюджет на цялата линия.

Мрежовата част на DAHUA PFT1300 PoE сплитер е Fast Ethernet, но вътрешната switching capacity е публикувана като 1.4 Gbps при packet forwarding rate 0.47 Mpps, 512 Kb buffer и 1K MAC таблица. Собствената консумация е до 3 W, а защитата от пренапрежение достига 4 kV common mode и 2 kV differential mode.

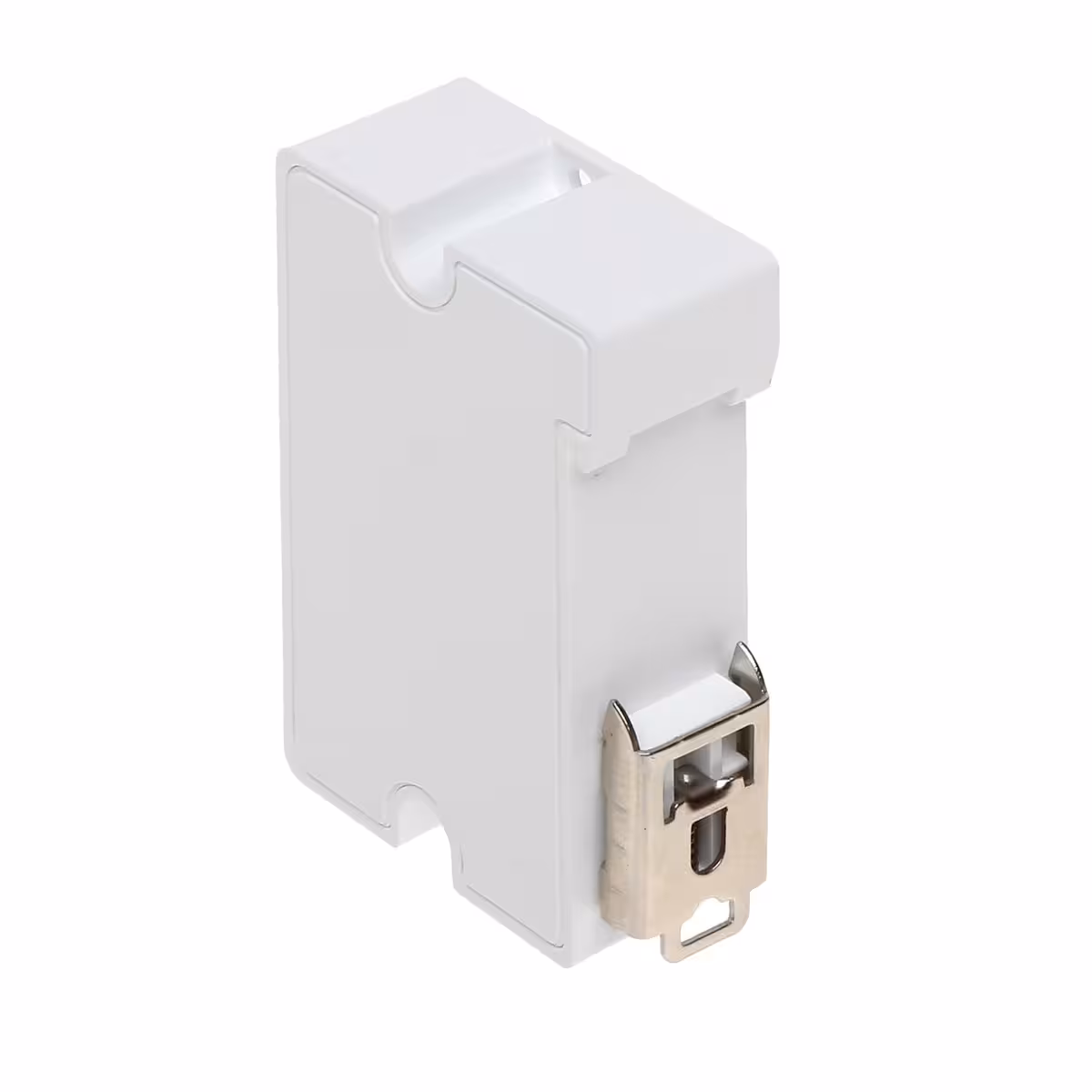

Малкият корпус е 79 × 52 × 23 mm и тежи само 57 g, което улеснява поставянето му в монтажна кутия. Предвидена е и DIN rail инсталация, а допустимата работна температура е от -30°C до +65°C.

Технически характеристики на DAHUA PFT1300 PoE сплитер:

• Тип устройство: 3-портов PoE extender;
• Ethernet портове: 3 × RJ45 10/100 Base-T;
• PoE вход: 1 × 10/100 Base-T PoE receiving;
• Изход към камера: 1 × 10/100 Base-T PoE out;
• Каскаден изход: 1 × 10/100 Base-T PoE out;
• Ethernet клас: Fast Ethernet, 10/100 Mbps;
• PoE стандарт: IEEE 802.3af/at;
• Каскадно PoE: пасивно захранване и Ethernet данни;
• Съвместим midspan: Dahua PFT1200 High PoE;
• Максимална каскада: до 2 нива extender;
• Максимум камери: до 3 IPC в пълна схема;
• Общ товар: до 25 W за свързаните IPC;
• Максимална дистанция: до 300 m с PFT1200;
• Удължаване на сегмент: до 100 m;
• Switching capacity: 1.4 Gbps;
• Packet forwarding: 0.47 Mpps;
• Packet buffer: 512 Kb;
• MAC таблица: 1K адреса;
• PoE pin assignment: 4,5 V+ и 7,8 V-;
• Собствена консумация: до 3 W;
• Common mode защита: 4 kV;
• Differential mode защита: 2 kV;
• Работна температура: -30°C до +65°C;
• Работна влажност: 10% до 90% RH;
• Монтаж в кутия: вътрешен монтаж в junction box;
• DIN монтаж: поддържа DIN rail;
• LED индикация: Link/Act за мрежова активност;
• SFP интерфейс: няма;
• Източник на захранване: през PoE receiving порта;
• Размери: 79 × 52 × 23 mm;
• Тегло: 57 g;

DAHUA PFT1300 PoE сплитер е най-полезен при дълго CCTV трасе, където Ethernet и PoE трябва да продължат отвъд стандартните 100 m без междинно 230 V захранване. В MallVarna.EU можеш да го комбинираш със SFTP Cat5e 24AWG CU кабел, като преди изграждането на 300 m схема трябва да се изчисли общият PoE товар на камерите спрямо PFT1200.
