DAHUA PFB302S-V2, Кутия за монтаж и свързване на камери

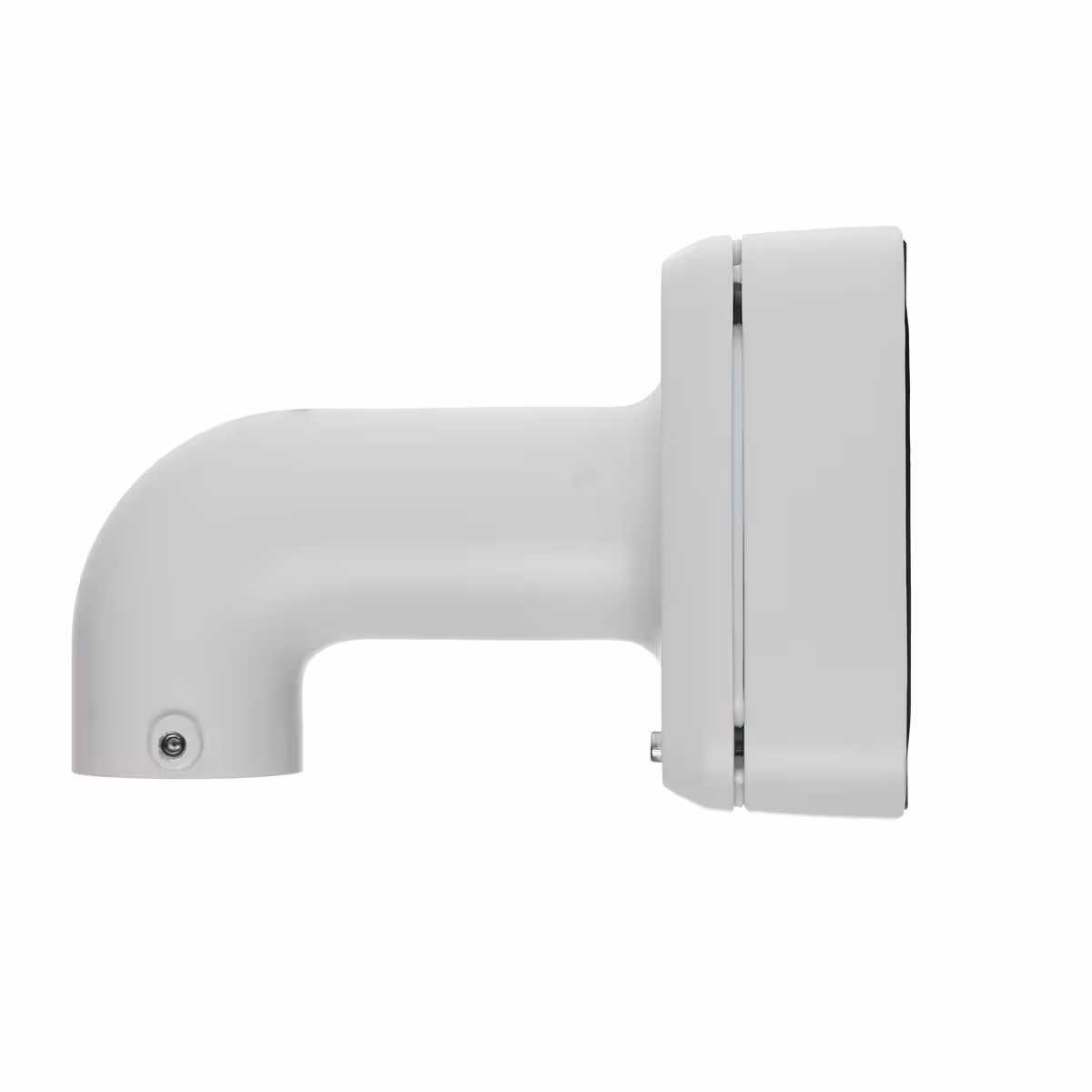

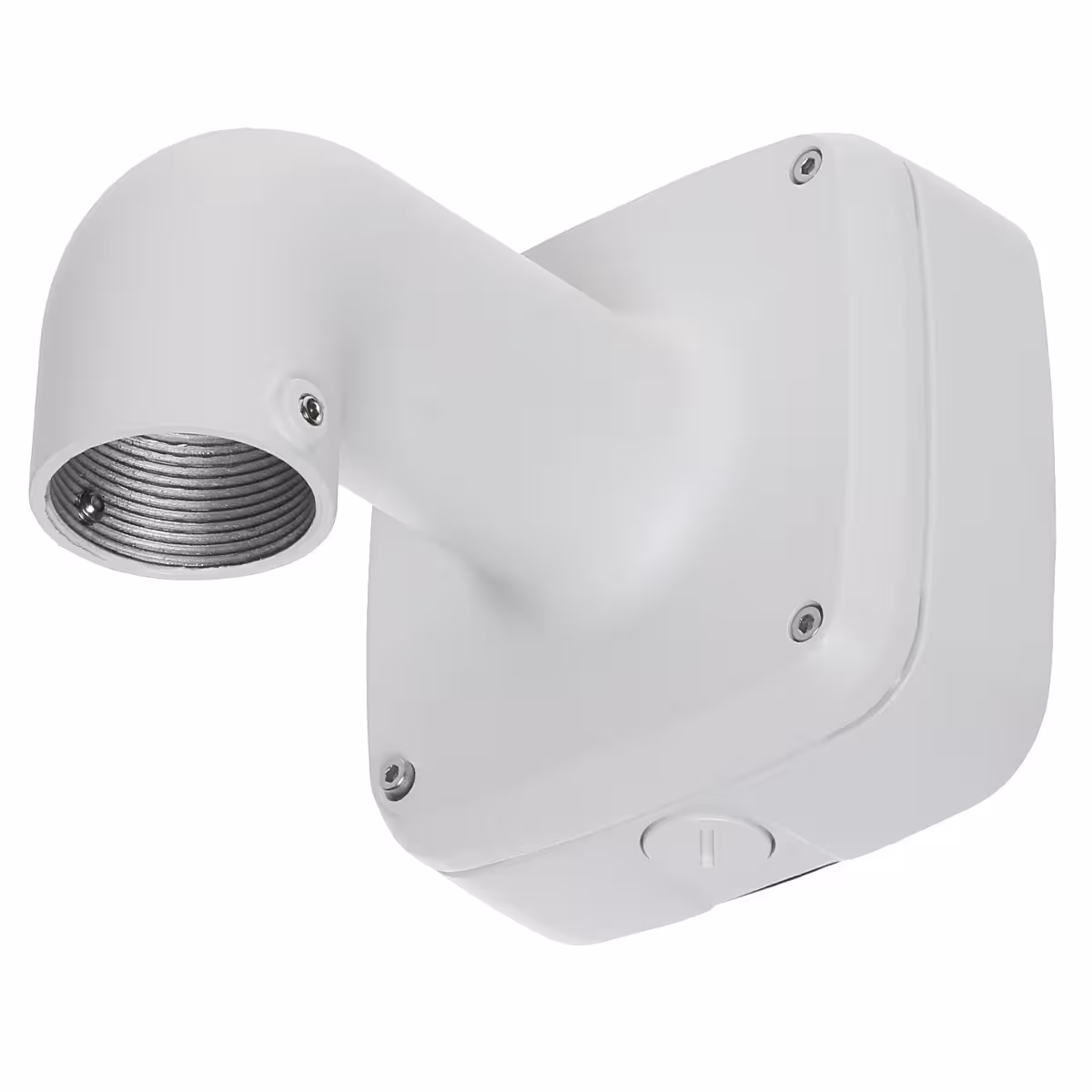

DAHUA PFB302S-V2 Junction Box изпълнява две задачи в една конструкция: осигурява стенна опора за съвместима камера и създава защитено пространство за кабелите и конекторите зад нея. Вместо мрежовите и захранващите връзки да останат открити до фасадата, те могат да бъдат прибрани във вградената junction box част на стойката. Алуминиевото тяло е с размери 134 × 133.5 × 187.5 mm.

Позволява натоварване до 4 kg, което е достатъчно за редица dome и PTZ конфигурации. Това прави PFB302S-V2 по-функционален компонент от стандартна плоска монтажна кутия, защото едновременно оформя позицията на камерата спрямо стената и организира окабеляването.

Корпусът на DAHUA PFB302S-V2 Junction Box е с IP66 защита. Това е важно именно за зоната на кабелните съединения, където неправилно изпълнен външен монтаж често създава проблеми с влага и замърсяване. При V2 конфигурацията кабелният интерфейс е с G3/4 резба и трябва да се съобрази с използваното кабелно уплътнение или тръбна система.

Натоварването до 4 kg се отнася за монтажната конструкция и не трябва да се приема като автоматично доказателство, че всяка камера под тази маса може да бъде закрепена към нея. Разположението на отворите и необходимостта от допълнителен адаптер зависят от конкретната камера.

Работният диапазон от -40°C до +60°C позволява DAHUA PFB302S-V2 Junction Box да бъде използвана както в закрити технически пространства, така и върху външни стени с големи сезонни температурни промени.

Самата стойка няма захранващ модул, PoE електроника или активни мрежови компоненти и не променя електрическите характеристики на монтираната камера. Белият алуминиев корпус тежи приблизително 0.7 kg и е проектиран основно за стенен монтаж, а не като самостоятелна стойка за стълб или ъгъл.

Технически характеристики на DAHUA PFB302S-V2 Junction Box:

• Производител: Dahua Technology;
• Точен модел: PFB302S-V2;
• Ревизия: V2;
• Тип: стенна стойка с интегрирана монтажна кутия;
• Официално описание: Aluminum Wall Mount Bracket + IP66 Junction Box;
• Предназначение: стенен монтаж на съвместими Dahua камери и защита на кабелните връзки;
• Вградена Junction Box: да;
• Материал: алуминий;
• Цвят: бял;
• Размери: 134 × 133.5 × 187.5 mm;
• Максимално натоварване: 4 kg;
• Тегло: приблизително 0.7 kg;
• Тип резба за V2: G3/4;
• Начин на монтаж: стенен;
• IP защита: IP66;
• IK защита: не е посочена за PFB302S-V2;
• Работна температура: от -40°C до +60°C;
• Работна влажност: 0%-90% RH;
• Захранване: не се изисква;
• PoE: няма, стойката е пасивен механичен компонент;
• Ethernet интерфейс: няма;
• Вградена електроника: няма;
• Кабелно пространство: интегрирано в корпуса за скриване и свързване на кабелите;
• Подходяща за dome камери: да, при потвърдена моделна съвместимост;
• Подходяща за PTZ камери: използвана е за определени PTZ конфигурации, като точният модел трябва да бъде проверен;
• Съвместимост: проверява се чрез Dahua Camera Accessories Selection;
• Разлика спрямо текущия PFB302S: за точната V2 документация използвам G3/4 и не добавям автоматично G1 1/2 от по-новата текуща спецификация без V2;

DAHUA PFB302S-V2 Junction Box подрежда стенния монтаж в една обща конструкция, като камерата получава стабилна опора. Конекторите остават скрити в защитената IP66 част зад нея. Провери конкретната камера и необходимите преходни адаптери в MallVarna.EU преди окомплектоване. Защото механичната съвместимост на PFB302S-V2 зависи от точния монтажен интерфейс, а не само от теглото на камерата.
