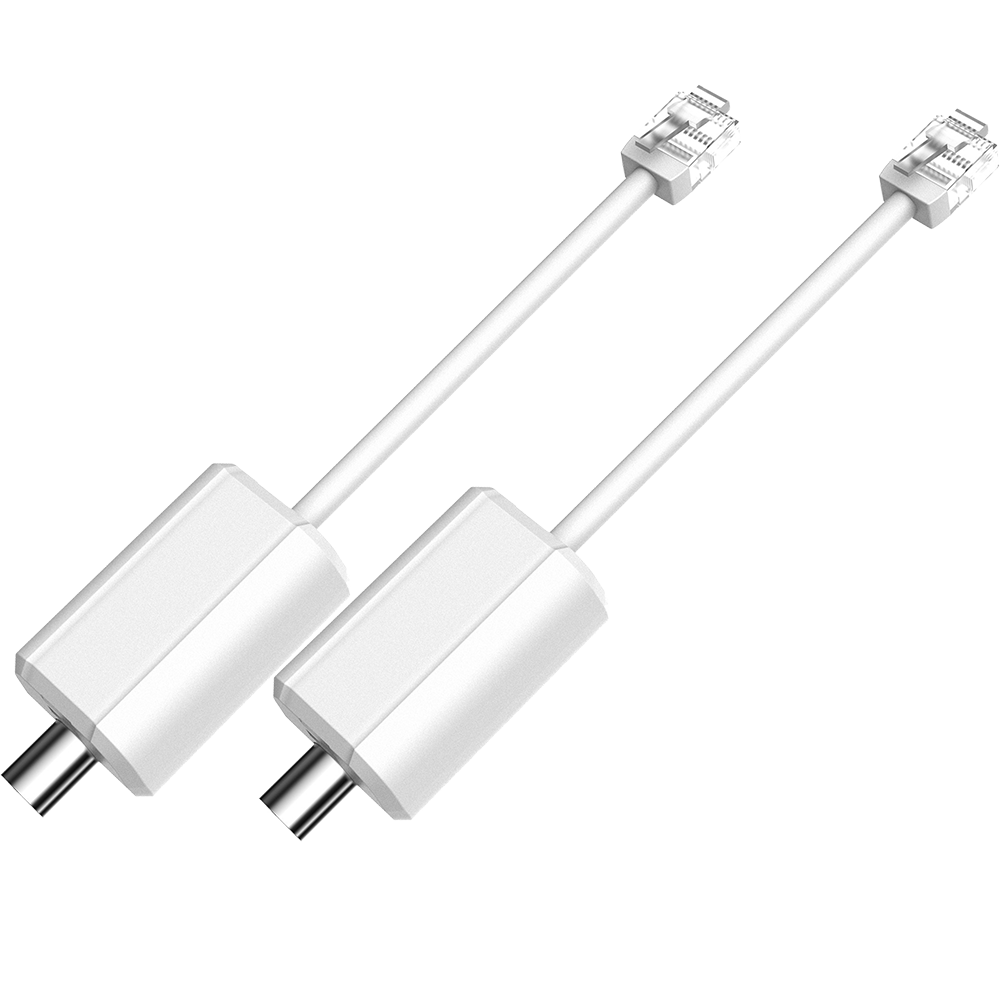

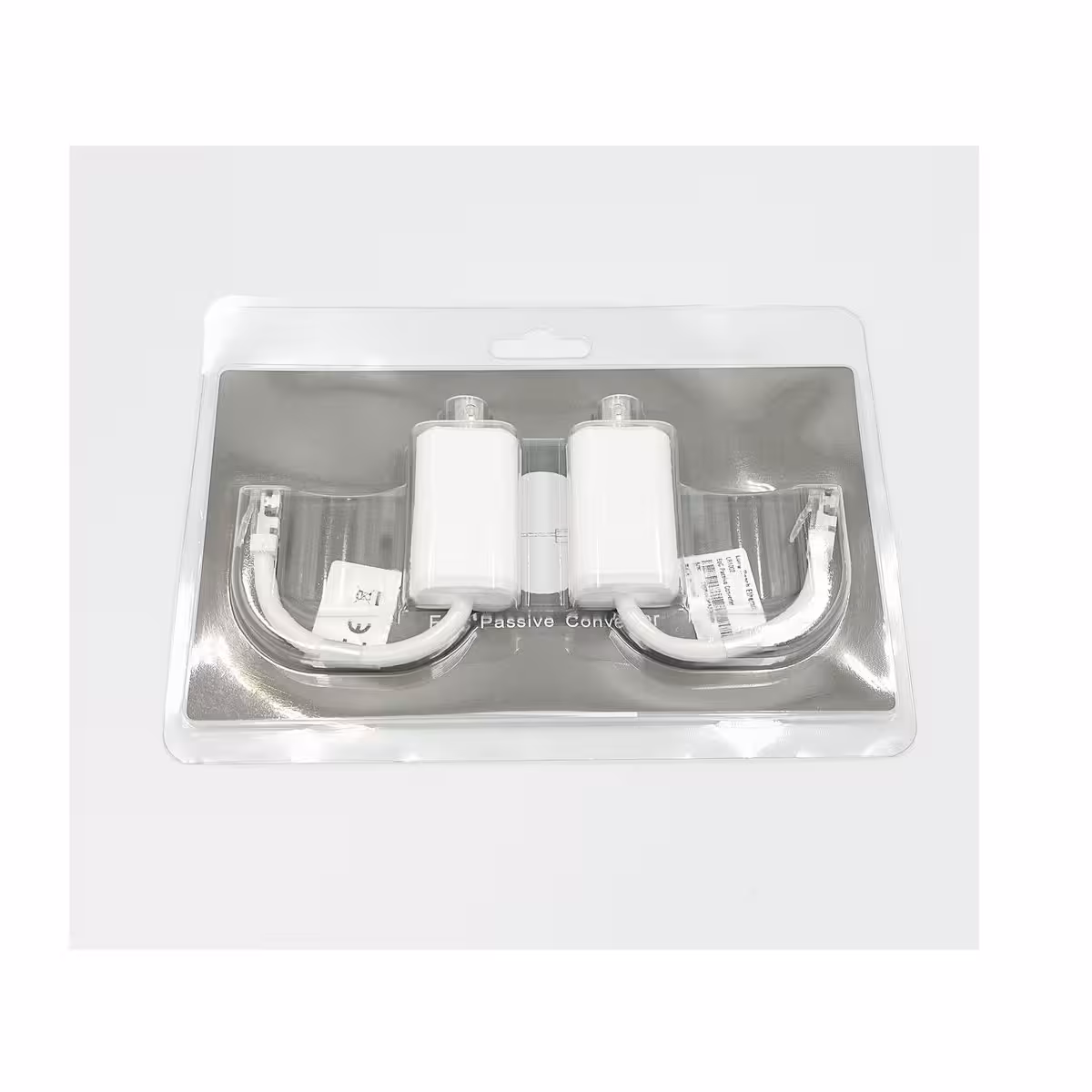

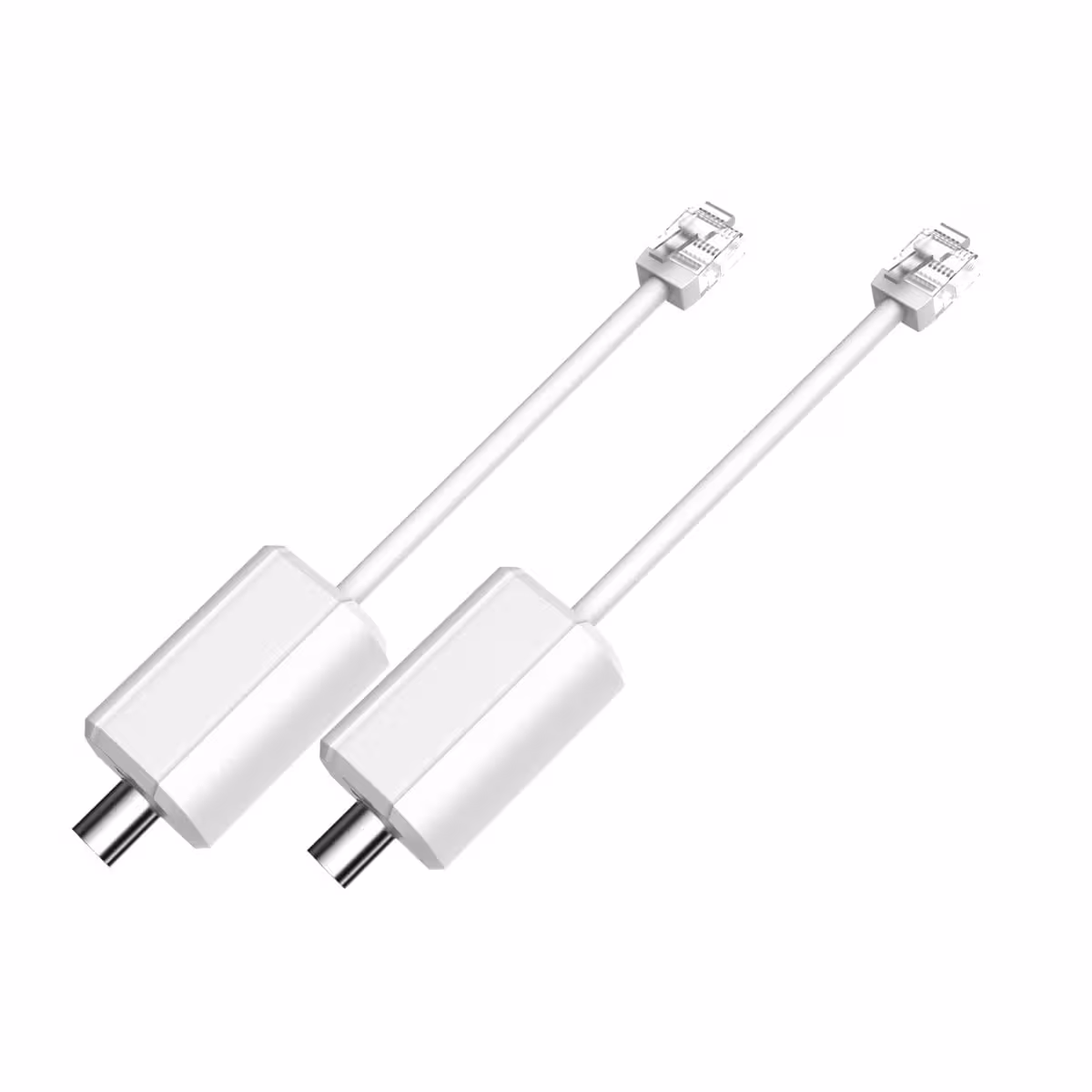

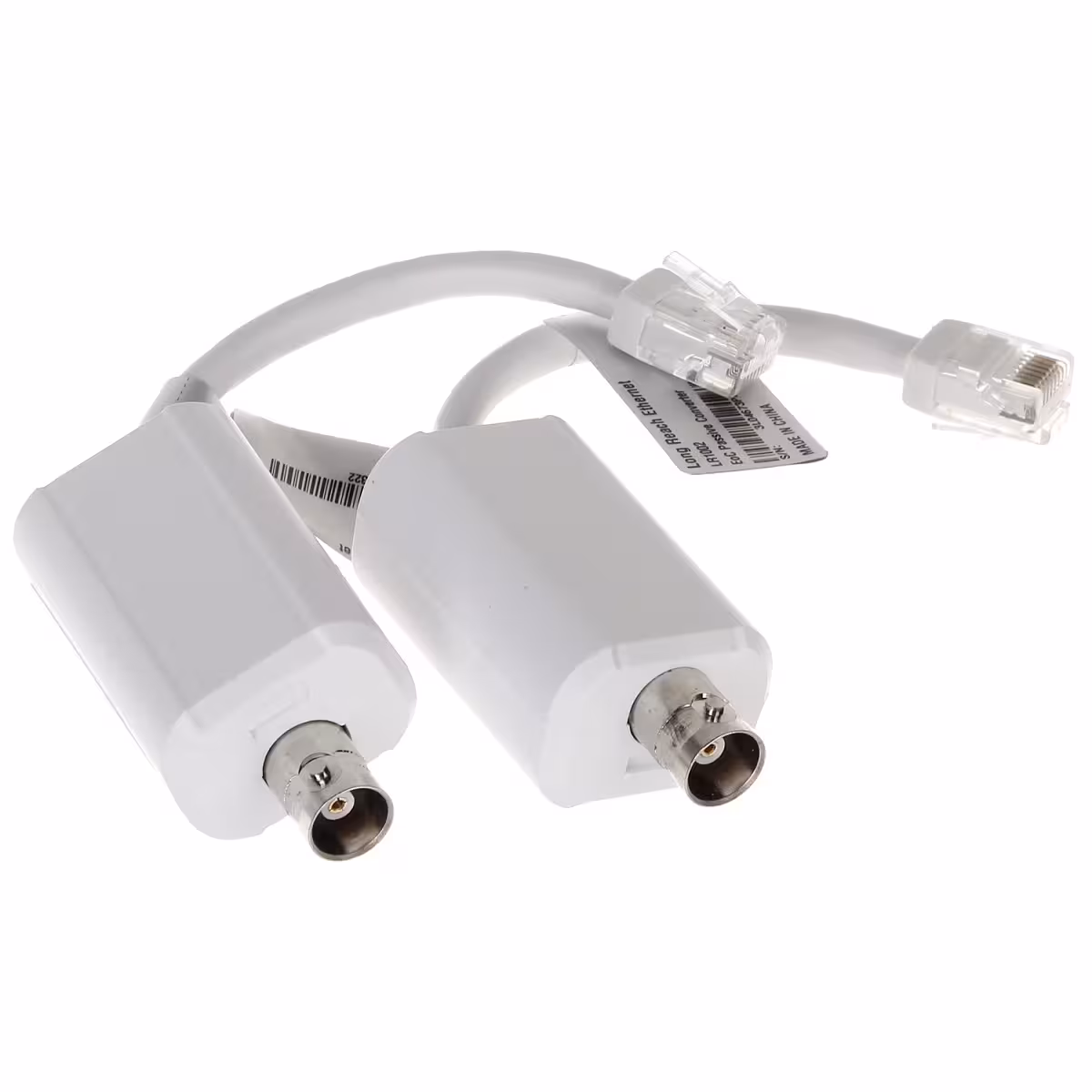

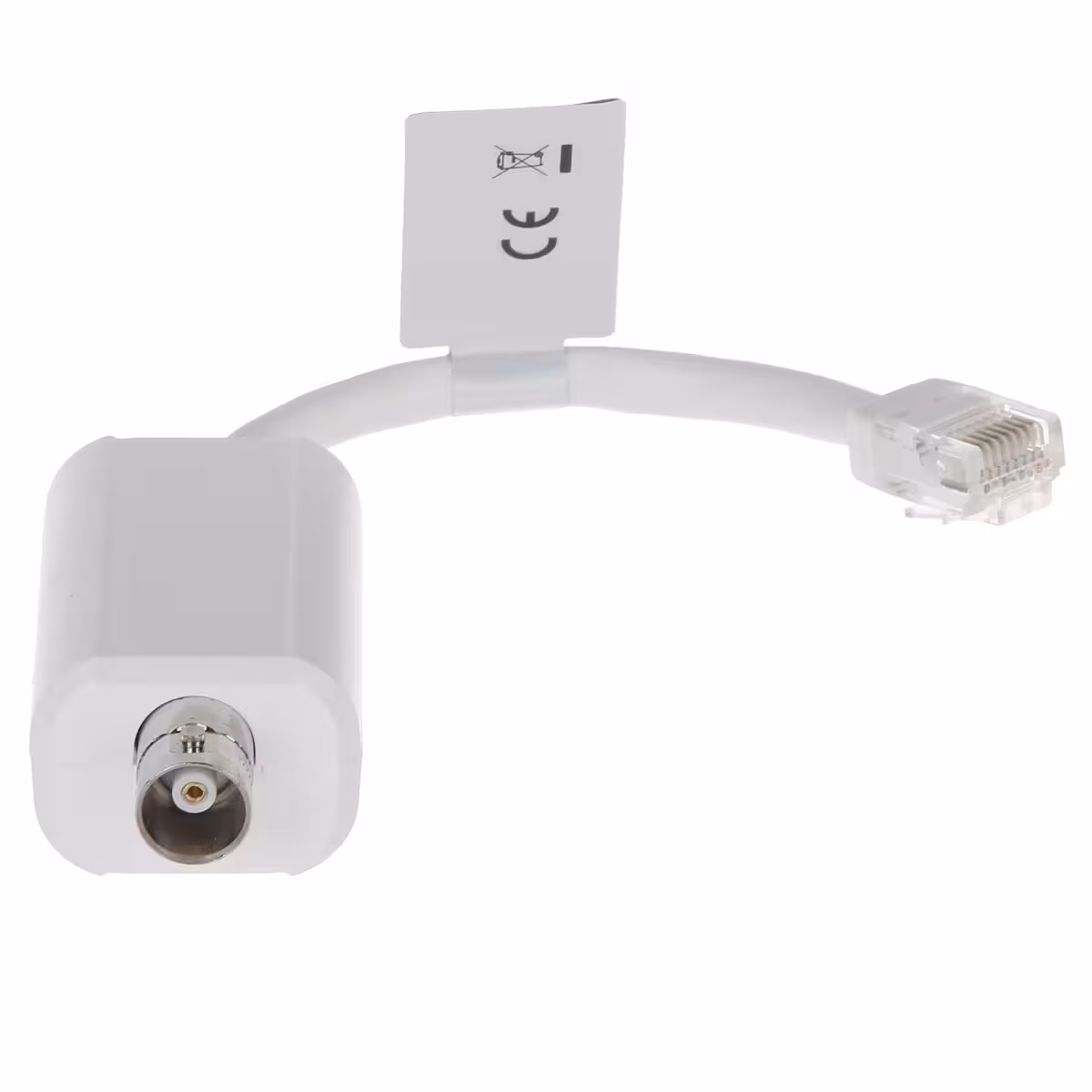

DAHUA LR1002, Конвертор LAN към коаксиален кабел

DAHUA LR1002 Конвертор LAN дава практичен път от стара коаксиална инфраструктура към IP видеонаблюдение, без RG59 трасето задължително да бъде заменяно с нов UTP кабел. Устройството е пасивен Ethernet over Coax адаптер с един RJ45 10/100 Base-TX порт и един BNC порт. Като преобразува физическата връзка между мрежовия и коаксиалния участък.

При подходящ RG59 кабел данните могат да се предават до 400 m със 100 Mbps или до 1000 m с 10 Mbps. Това прави LR1002 особено полезен при реконструкция на обекти, където вече положеното коаксиално трасе е трудно, скъпо или нежелателно да бъде подменяно.

DAHUA LR1002 Конвертор LAN не трябва да се бърка с LR1002-1ET и LR1002-1EC. При тях има отделно означени transmitter и receiver устройства и различна PoE логика. Самият LR1002 няма собствен IEEE 802.3af или 802.3at PoE протокол, а работи пасивно с мощността, подадена от съвместима ePoE инфраструктура.

При схема с 53V ePoE суич например се позволява до 20W стандартен PoE товар или 23 W Hi-PoE товар на 400м. А при 1000м стойността спада до 8W. Затова при планиране на дълго коаксиално трасе не е достатъчно да се гледа само скоростта. Трябва да се провери и реалната консумация на крайната IP камера.

DAHUA LR1002 Конвертор LAN към коаксиал работи без конфигурация на IP адрес и поддържа MDI/MDIX автоматично адаптиране, което запазва инсталацията максимално проста. Собствената консумация е под 1 W, а защитата от пренапрежение достига 6 kV в common mode и 2 kV в differential mode. Корпусът е само 56 × 27 × 21 mm и тежи 28.3 g, така че може да бъде разположен в ограничено пространство около камера, шкаф или кабелна кутия.

Технически характеристики на DAHUA LR1002 Конвертор LAN:

• Точен модел: LR1002;
• Тип устройство: пасивен Ethernet over Coax конвертор;
• Официално наименование: EoC Passive Converter;
• Основна функция: преобразуване между Ethernet RJ45 и BNC коаксиална линия;
• Ethernet порт: 1 × RJ45 10/100 Mbps Base-TX;
• Коаксиален порт: 1 × BNC;
• Ethernet скорост: 10/100 Mbps;
• Поддържан коаксиален кабел: RG59;
• Предаване при 100 Mbps: до 400 m по RG59;
• Предаване при 10 Mbps: до 1000 m по RG59;
• Режим E100: 100 Mbps за дълги ePoE трасета до 400m;
• Режим E10: 10 Mbps за трасета от 500 m до 1000m;
• Мрежов стандарт: IEEE 802.3 и IEEE 802.3u;
• MDI/MDIX: автоматично адаптиране;
• Пренос на захранване по коаксиал: поддържа се при съвместима ePoE схема;
• ePoE: поддържа предаване на данни и захранване в съвместима ePoE конфигурация;
• RG59 DC съпротивление: до 5 Ω на 100 m според условията на официалната Dahua таблица;
• 48 V ePoE – 100 m: 100 Mbps, PoE до 25.5W, Hi-PoE до 50W;
• 48 V ePoE – 200 m: 100 Mbps, PoE до 25.5W, Hi-PoE до 30W;
• 48 V ePoE – 300 m: 100 Mbps, PoE до 18W, Hi-PoE до 18W;
• 53 V ePoE – 100 m: 100 Mbps, PoE до 25.5W, Hi-PoE до 52W;
• 53 V ePoE – 200 m: 100 Mbps, PoE до 25.5W, Hi-PoE до 48W;
• 53 V ePoE – 300 m: 100 Mbps, PoE до 25.5W, Hi-PoE до 30W;
• Собствена консумация: под 1W;
• Lightning Protection Common Mode: 6kV;
• Lightning Protection Differential Mode: 2kV;
• Размери: 56 × 27 × 21 mm;

DAHUA LR1002 Конвертор LAN има най-голяма стойност там, където старият коаксиален кабел вече минава през труднодостъпни участъци и може да бъде използван като част от новата IP инфраструктура, вместо трасето да се изгражда отначало. Ако отделен участък все пак трябва да бъде подменен или удължен, в MallVarna.EU има RG59 коаксиален кабел, като преди избора на дължина трябва да се съобразят едновременно необходимият bitrate и консумацията на крайната ePoE камера.
