DAHUA ARB1606, Разширител релейни входове и изходи

DAHUA ARB1606 Разширител релеен превръща съвместим Dahua NVR или XVR в по-гъвкава алармена точка. Когато вградените клеми на рекордера не достигат за всички датчици и управлявани устройства. Вместо отделна алармена централа да поема всяка връзка, ARB1606 добавя 16 физически алармени входа и 6 управлявани изходни канала директно към записващото устройство през RS485.

Така магнитни контакти, PIR датчици, бутони или други нисковолтови алармени сигнали могат да участват в логиката на видеосистемата и да задействат запис, известяване или конфигурирано изходно действие.

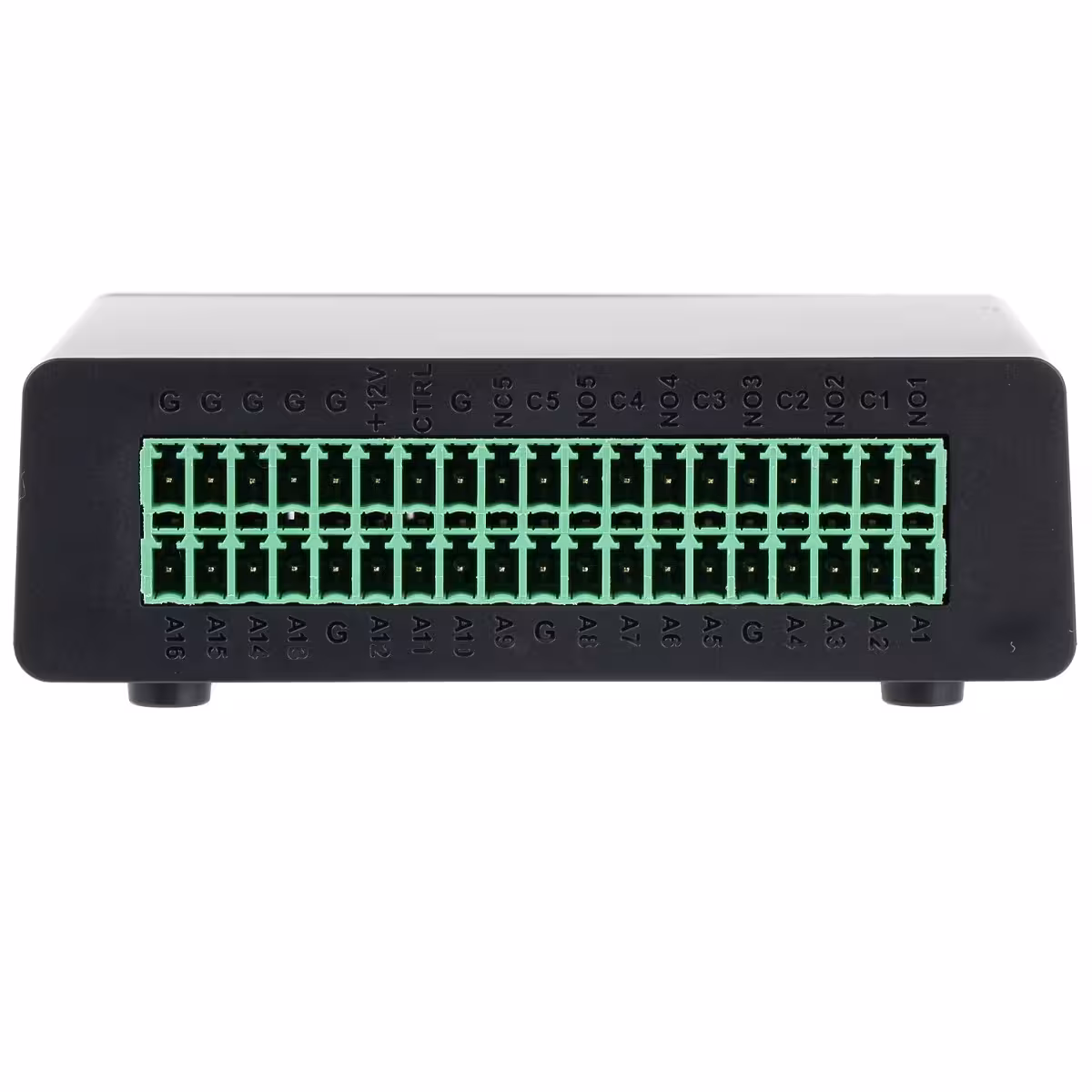

Шестте изходни канала на DAHUA ARB1606 Разширител релеен не са еднакви и това е важно при свързването на външно оборудване. Първите четири са NO контактни изходи, петият предоставя NO, C и NC контакти, а шестият канал управлява 12 V захранващ изход с ток до 500 mA.

При активиране на шестия алармен изход управляваното 12 V захранване се прекъсва, а при отпадане на алармата отново се подава, което е различна електрическа логика от стандартен сух релеен контакт. Освен него модулът има и постоянен +12 V изход с номинален ток 500 mA, затова при проектиране трябва ясно да се разграничат контактните изходи, управляваният захранващ канал и постоянният помощен изход.

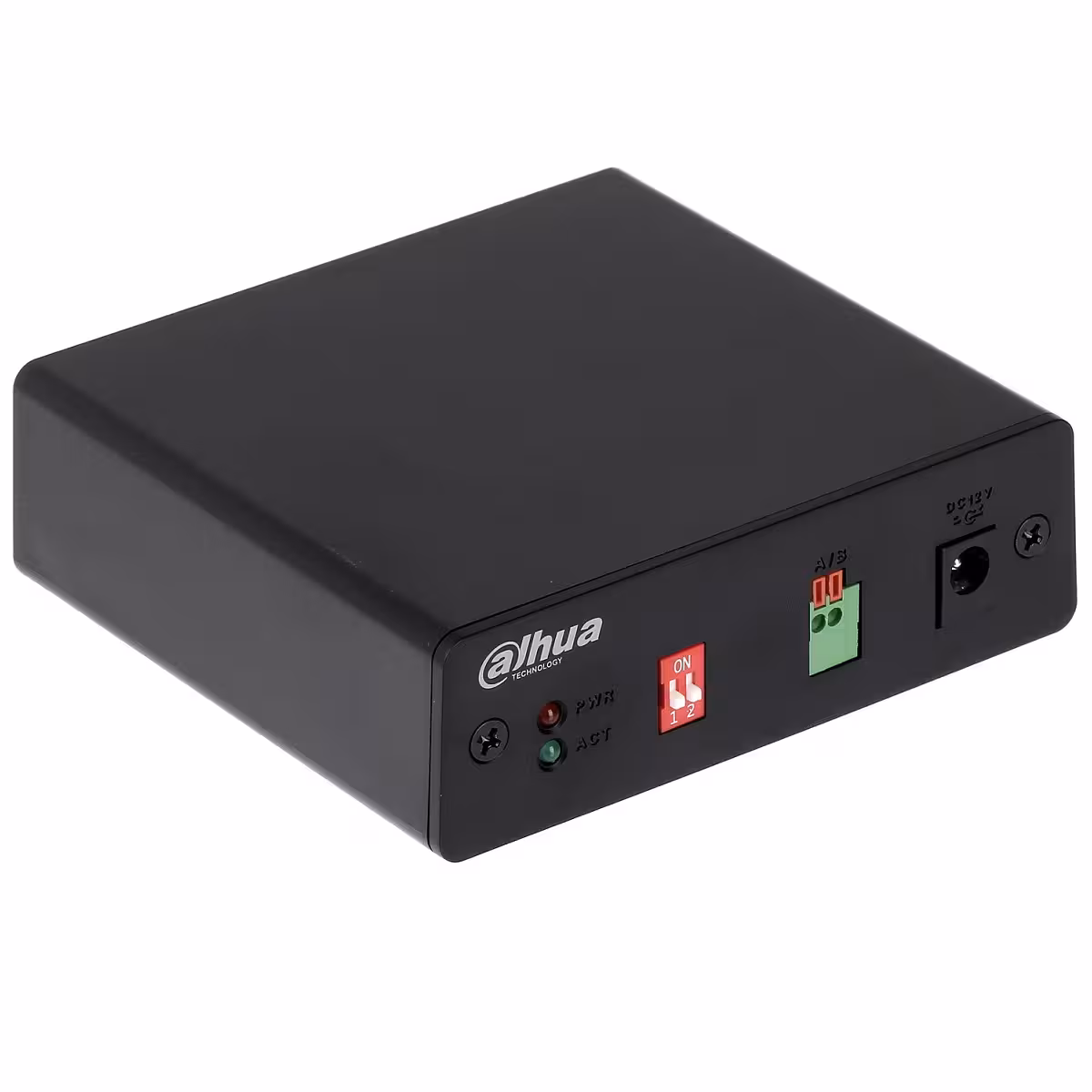

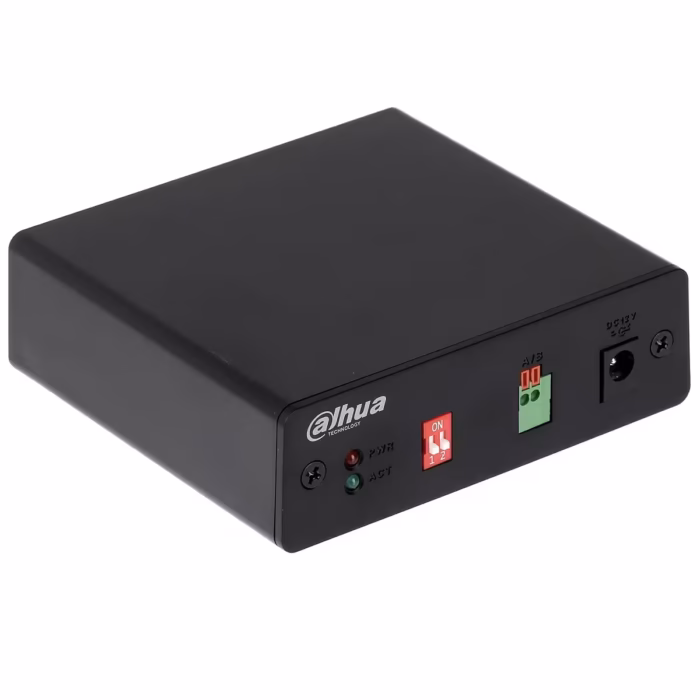

Връзката на DAHUA ARB1606 Разширител релеен към рекордера е по RS485. А адресът на ARB1606 се задава чрез два DIP превключвателя, които осигуряват адреси 0, 1, 2 и 3. Това позволява към поддържано Dahua NVR/XVR да бъдат свързани до четири отделни алармени кутии, стига всеки модул да има различен адрес и конкретният рекордер да поддържа ARB1606.

Предният PWR индикатор показва наличието на захранване, а ACT индикаторът мига приблизително веднъж в секунда при установена RS485 комуникация, което улеснява диагностиката на шината.

Технически характеристики на DAHUA ARB1606 Разширител релеен:

• Производител: Dahua Technology;
• Точен модел: ARB1606;
• Официален продуктов код: DHI-ARB1606;
• Официално наименование: Alarm Box;
• Тип: външен алармен I/O разширител за съвместими Dahua NVR/XVR;
• Комуникация: 1 × RS485;
• RS485 проводници: A и B;
• Алармени входове: 16 канала, A1-A16;
• Логика на алармените входове: активни при ниско ниво;
• NO входни устройства: поддържат се, входът се задейства при свързване към GND;
• NC входни устройства: поддържат се чрез конфигурацията на рекордера;
• Алармени изходи общо: 6 канала;
• Изходи 1-4: 4 групи NO контактни изходи, NO1/C1 до NO4/C4;
• Изход 5: 1 група NO/NC контакт, NO5/C5/NC5;
• Изход 6: управляван 12 V захранващ изход CTRL 12V;
• Максимален ток на CTRL 12V: 500 mA;
• CTRL 12V при активна аларма: захранващият изход се прекъсва;
• CTRL 12V след отпадане на алармата: захранващият изход се възстановява;
• Постоянен +12 V изход: наличен;
• Номинален ток на +12 V изхода: 500 mA;
• DIP превключвател: 2-bit;
• Налични адреси: 0, 1, 2 и 3;
• Максимален брой ARB1606 към един рекордер: до 4 при поддържан Dahua NVR/XVR;
• Изискване при няколко модула: всеки ARB1606 трябва да бъде с различен DIP адрес;
• PWR индикатор: показва наличието на захранване;
• ACT индикатор: показва RS485 комуникацията;
• ACT при нормална комуникация: мига приблизително веднъж в секунда;
• Захранване: 12 VDC / 1 A;
• Алтернативно захранване: чрез 1 към 2 захранващ кабел от подходящ DVR адаптер;
• Собствена консумация: 0.2 W;
• Монтаж: настолен;
• Съвместимост: Dahua NVR/XVR модели с RS485 и поддръжка на ARB1606 Alarm Box;

DAHUA ARB1606 Разширител релеен е предназначен за видеосистеми, в които физическите алармени връзки трябва да се управляват директно от съвместим Dahua рекордер, без към всеки датчик или изпълнително устройство да се изгражда отделна логика. Преди поръчка през MallVarna.EU провери точния модел NVR/XVR за поддръжка на ARB1606 и RS485 Alarm Box, защото наличният RS485 порт сам по себе си не гарантира съвместимост.
